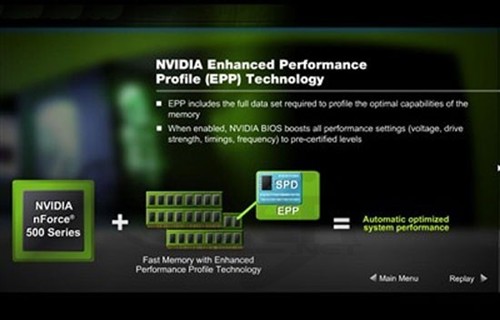

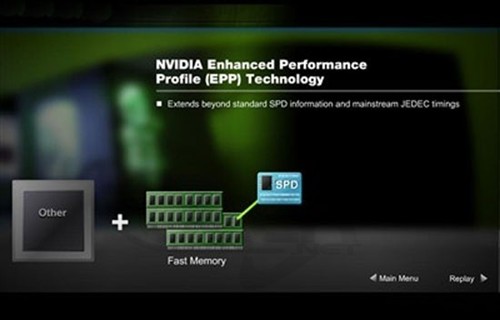

早在2006年5月，nVIDIA就和Corsair联合发布了EPP内存技术，由于制定内存标准的组织JEDEC步伐过于缓慢，使得DDR2-1066标准难产，Enhanced Performance Profiles技术应运而生。这是一种新的开放式标准内存规范，通过重新定义66-127Bytes的SPD数据区域，允许内存厂商整合额外内存参数。

    简单的说，EPP技术可以通过扩展内存SPD数据和命令区域实现自动超频。有了这项技术，内存厂商就可以自由地制定内存的默认参数，并把最优化的频率、电压、时序等参数写入SPD芯片，硬件玩家只要在BIOS中设置SLI-Memory Ready即可，不必再对着BIOS中那一堆内存的参数头痛不已。

    现在看来，一年的时间已经过去，而nVIDIA与Corsair联手开发的新技术却未能得到普及。很多理性的用户都对此技术持观望态度，可能由于已经吃过太多的亏，当了太多次“小白”了。萌萌个人也对该技术不以为然，因为多次测试证实，想让内存的潜能充分发挥的话，还是需要手动设置，偷懒是尝不到新鲜果子的。不过对于那些想尝试超频快感的新手而言，这种“傻瓜式”超频方法也许能让他们更快上手，相信厂商的初衷也是如此。试想如果这些新技术能免费提供给用户让同学们无额外投资就可以乐在其中的话，估计JEDEC的规范早就无法禁锢那些个性十足的厂商了。可惜，支持EPP的内存就是要比那些仅遵循JEDEC规范的内存贵一些。钱虽不多，但这至少代表厂商的诚意和态度问题，也从侧面证明了广大用户在厂商心里的地位。

    而本次大规模爆发的nVIDIA nForce680i Chipset烧内存事件和那不成熟且不被广泛接受的nVIDIA SLI内存EPP技术有没有直接关联呢？为什么到现在Intel及其它品牌芯片组上未出现该状况呢？为什么680i主板上超内存十分轻松且可以跑出1200 4-3-3-X的BT参数呢？太多的为什么，即使翻遍那本厚厚的《十万个为什么》也无法找到答案。

    不过我们依然坚信，解铃还需系铃人。时间可以证明一切！
